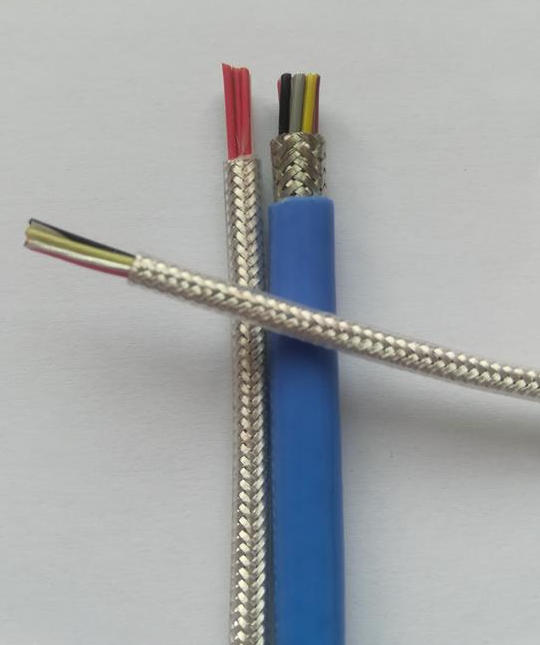

一、耐高溫電纜KFFRP KFGRP產品特點及用途
耐高溫電纜KFFRP KFGRP產品適用于交流額定電壓450/750V及以下控制、監控回路以及電器儀表的連接線和自動控制系統的傳輸線。耐高溫電纜KFFRP KFGRP產品具有耐油、防水、耐磨、耐酸堿及各種化學試劑(除氯仿外)和各種腐蝕性氣體、耐老化、不燃燒等優異性能:本產品主要適用于冶金、電力、化工、石油等工礦企業在高溫、低溫及各種惡劣環境中作電器、儀表的連接線和自動控制系統的傳輸線。氟塑料絕緣和護套耐高溫控制電纜采用聚全氟乙丙烯或改性聚四氟乙烯材料.產品具有比普通控制電纜更高的耐熱等級。
二、耐高溫電纜KFFRP KFGRP產品執行標準：GB/T9330-2020
三、耐高溫電纜KFFRP KFGRP產品使用特性
1、交流額定電壓: U0/U為450/750V
2、電纜導體長期允許工作溫度為:
氟塑料絕緣為200°C;
3、電纜的敷設溫度應不低于:
聚氯乙烯護套電纜0°C;
硅橡皮護套電纜-20 °C;
氟塑料護套電纜-20°C。
4、電纜推薦允許彎曲半徑:
無鎧裝層的電纜，應不小于電纜外徑的6倍:
有鎧裝層的電纜或帶銅帶屏蔽結構的電纜,應不小于電纜外徑的12倍:
有屏蔽層結構的軟電纜,應不小于電纜外徑的6倍:
氟塑料絕緣護套材料的電纜應不小于電纜外徑的8倍。
四、耐高溫電纜基本型號及名稱
|
型號 |
名稱 |
|
KFF |
氟塑料絕緣氟塑料護套控制電纜 |
|
KFFP |
氟塑料絕緣氟塑料護套銅絲編織屏蔽控制電纜 |
|
KFFR |
氟塑料絕緣氟塑料護套控制軟電纜 |
|
KFFRP |
氟塑料絕緣氟塑料護套銅絲編織屏蔽控制軟電纜 |
|
KFV |
氟塑料絕緣聚氯乙烯護套控制電纜 |
|
KFVP |
氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽控制電纜 |
|
KFVR |
氟塑料絕緣聚氯乙烯護套控制軟電纜 |
|
KFVRP |
氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽控制軟電纜 |
|
KFV22 |
氟塑料絕緣鋼帶鎧裝聚氯乙烯護套控制電纜 |
|
KFVP22 |
氟塑料絕緣鋼帶鎧裝聚氯乙烯護套銅絲編織屏蔽控制電纜 |
|
KFVR22 |
氟塑料絕緣鋼帶鎧裝聚氯乙烯護套控制軟電纜 |
|
KFVRP22 |
氟塑料絕緣鋼帶鎧裝聚氯乙烯護套銅絲編織屏蔽控制軟電纜 |
|
KFG |
氟塑料絕緣硅橡皮護套控制電纜 |
|
KFGP |
氟塑料絕緣硅橡皮護套銅絲編織屏蔽控制電纜 |
|
KFGR |
氟塑料絕緣硅橡皮護套控制軟電纜 |
|
KFGRP |
氟塑料絕緣硅橡皮護套銅絲編織屏蔽控制軟電纜 |
|
KFG22 |
氟塑料絕緣鋼帶鎧裝硅橡皮護套控制電纜 |
五、耐高溫電纜KFFRP KFGRP代號名稱及含義
|
項目 |
代號 |
說明 |
|
阻燃特性 |
ZRA |
A類阻燃 |
|
ZRB |
B類阻燃 |
|
|
ZRC |
C類阻燃 |
|
|
系列代號 |
K |
控制電纜 |
|
絕緣材料 |
F |
聚全氟己丙烯/聚四氟乙烯 |
|
護套材料 |
F |
聚全氟己丙烯/聚四氟乙烯 |
|
G |
硅橡膠 |
|
|
V |
耐熱105℃聚氯乙烯 |
|
|
屏蔽材料 |
P |
銅絲編織屏蔽 |
|
P1 |
鍍錫銅絲編織屏蔽 |
|
|
P2 |
銅帶屏蔽 |
|
|
鎧裝材料 |
22 |
鋼帶鎧裝聚氯乙烯護套 |
六、耐高溫電纜KFFRP KFGRP主要技術指標
|
截面mm2 |
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
10 |
|
Ω/km |
4.95 |
3.30 |
1.91 |
1.21 |
0.780 |
0.551 |
0.386 |
0.272 |
1、 氟塑料耐壓強度：3kv/5min絕緣無擊穿，
2、 導體結構分1類導體、二類導體、5類導體，分銅導體、鍍錫銅導體、鍍銀銅導體。
