RS485總線簡介
1.1 RS485 總線簡介
RS-485 標準是由兩個行業協會共同制訂和開發的，即EIA—電子工業協會和TIA—通訊工業協會。EIA 曾經在它所有標準前面加上RS 前綴英文Rcommended standard 的縮寫，因此許多工程師一直延用這種M稱。
1.2 RS485 總線應用場合
RS-485 總線作為一種多點差分?jǐn)?shù)據傳輸?shù)碾姎庖?guī)范，已成為業界應用為廣泛的標準通信接口之一。這種通信接口允許在簡單的一對雙絞線上進行多點雙向通信，它所具有的噪聲抑制能力、數據傳輸速率、電纜長度及可靠性是其他標準無法比擬的。正因?yàn)榇耍S多不同L域都采用RS-485 作為數據傳輸鏈路。例如：汽車電子、電信設備局域網、智能樓宇等都經?？梢砸?jiàn)到具有RS-485 接口電路的設備。這項標準得到廣泛接受的另外一個原因是它的通用性RS-485 標準只對接口的電氣特性做出規定，而不涉及接插件電纜或協議，在此基礎上用戶可以建立自己的高層通信協議，如MODBUS協議。
1.3 RS485 總線電氣性能

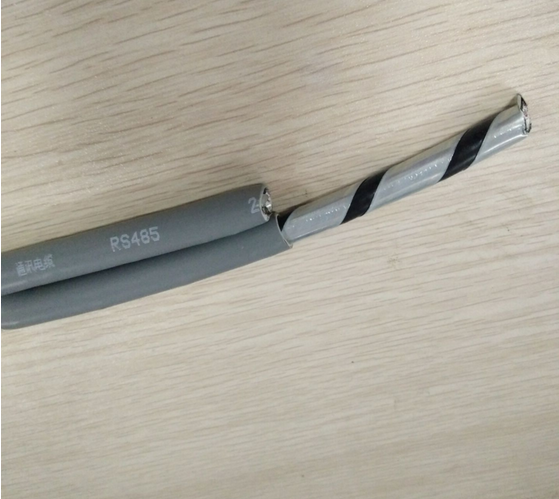

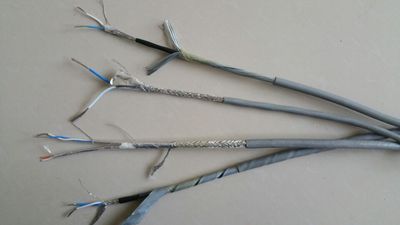

RS485 總線電氣性能見表 0.1：rs485電纜價格FFAR總線通訊電纜
表 0.1 RS485 總線電氣性能
性能指標
RS485總線
工作模式
差分傳輸（平衡傳輸）
允許的收發器數目
32（受芯片驅動能力限制）
大電纜長度
4000英尺（1219米）
高數據速率
10Mbps
小驅動輸出電壓范圍
±1.5V
大驅動輸出電壓范圍
±5V
大輸出短路電流
250mA
大輸入電流
1.0mA/12Vin
-0.8mA/-7Vin
驅動器輸出阻抗
54歐
輸入端電容
≤50pF
接收器輸入靈敏度
±200mV
接收器小輸入阻抗
12k
接收器輸入電壓范圍
-7V~+12V
接收器輸出邏輯高
>200mV
接收器輸出邏輯低
<200mV
